Regulador AMS1117 Módulo de Voltaje LDO

Descripción

Código: CONREGUL03

El Regulador ams1117 es un componente electrónico de reducción lineal de voltaje de tipo LDO diseñado para estabilizar líneas de alimentación lógica en circuitos de control. Este dispositivo destaca por su gran versatilidad para acondicionar la tensión de entrada, garantizando un suministro continuo muy limpio y libre de ruidos perjudiciales. Su uso es masivo en el desarrollo de prototipos, robótica y sistemas embebidos en Paraguay.

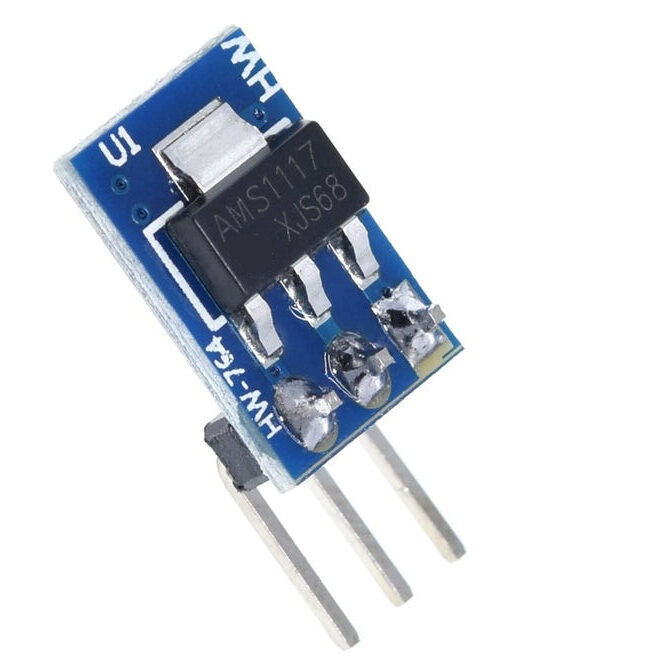

La tarjeta electrónica integra un circuito de alta precisión montado de forma superficial sobre una placa de dimensiones sumamente miniaturizadas. Como se puede constatar visualmente en la imagen_3c1f41.png, el chip principal grabado se comercializa en variantes modulares de alto rendimiento ideales para optimizar espacio. Su estructura viene equipada con una práctica luz indicadora de alimentación para realizar diagnósticos rápidos en campo.

Este módulo se adapta de forma excelente a las dos tensiones digitales estándar más demandadas por los diseñadores de hardware en la actualidad. El dispositivo cuenta con especificaciones de ingeniería rigurosas para su modelo de 3.3V y su modelo hermano de 5V. Ambas alternativas operan bajo el principio de baja caída, requiriendo un diferencial mínimo de voltaje para su correcto funcionamiento.

Especificaciones del modelo de 3.3V y bajo diferencial

La variante regulada a 3.3V acepta un rango de alimentación de entrada continuo que se extiende desde los 4.5V hasta los 7V de forma segura. El sistema requiere de manera obligatoria que la tensión de entrada sea al menos 1V mayor que el potencial de salida esperado. Gracias a su bajo diferencial de voltaje de 1.2V, el circuito opera normalmente con un margen de entrada mínimo.

Este modelo estabiliza la salida a una tensión fija de 3.3V, proporcionando una corriente nominal constante de 800 mA para tus componentes periféricos. La arquitectura de protección de la placa permite que la corriente de carga constante pueda exceder los 800 mA bajo condiciones térmicas ideales. Sus dimensiones físicas exactas se sitúan en un formato compacto de apenas 8.6 mm por 12.33 mm.

Detalles mecánicos y rango de operación para 5V

Por otra parte, la opción configurada para 5V está diseñada para procesar rangos de alimentación de entrada que van desde los 6V hasta los 12V continuos. El dispositivo provee un potencial de salida de 5.0V con un margen de error mínimo de ± 0.05V y una corriente que no debe exceder los 800 mA. Esta versión implementa pines de una sola fila 2P para facilitar una conexión rápida en el taller.

Te invitamos a explorar nuestra sección web para encontrar una amplia variedad de soluciones de regulación y accesorios de control disponibles en Paraguay. En Electromer disponemos de las mejores tarjetas de desarrollo, sensores avanzados y módulos de potencia para elevar el nivel técnico de tus proyectos. Si tenés dudas sobre los métodos de cableado o los diagramas de pines, nuestro equipo técnico está listo para ayudarte.

Características técnicas

• Modelo del circuito integrado: AMS1117 (visto en imagen_3c1f41.png)

• Tipo de componente: Módulo regulador de voltaje lineal de baja caída (LDO)

• Parámetros de la variante 3.3V:

  • Rango de tensión de entrada: DC 4.5 V a 7 V

  • Voltaje de salida nominal: 3.3 V DC

  • Corriente máxima de salida: 800 mA (la carga constante puede exceder los 800 mA)

  • Diferencial de bajo voltaje (Dropout): 1.2 V (entrada debe ser al menos 1 V mayor que la salida)

  • Dimensiones físicas del módulo: 8.6 mm × 12.33 mm

• Parámetros de la variante 5V:

  • Rango de tensión de entrada: DC 6 V a 12 V

  • Voltaje de salida nominal: 5.0 V DC (con un margen de error de ± 0.05 V)

  • Corriente máxima de salida: 800 mA (la carga no puede exceder los 800 mA)

  • Tipo de terminales físicos: Pines de una sola fila 2P para entrada y salida

  • Dimensiones de la placa PCB: 2.5 cm × 1.1 cm

• Señalización visual: Luz indicadora de alimentación integrada (LED de color rojo en versión de 5V)

• Formato de montaje: Placa de circuito impreso subminiatura
