Transductor de Corriente AC 0-200A a 4-20mA JXK-10

Descripción

Código: CONMEDID02

El Transductor de Corriente AC 4-20mA JXK-10 es un transmisor de medición eléctrica para tableros industriales. Además, esta unidad destaca por su ventana pasante central para lectura por inducción electromagnética sin corte de cable. Por este motivo, resulta ideal para integración con controladores y sistemas de monitoreo en Paraguay.

Beneficios del Transductor de Corriente AC 4-20mA JXK-10

Por un lado, este instrumento convierte corrientes alternas de hasta doscientos amperios en una señal analógica estándar. Por lo tanto, puedes transmitir variables eléctricas a larga distancia con alta inmunidad al ruido industrial. De esta manera, facilitas la supervisión remota de motores y cargas severas.

Asimismo, su lazo de salida de cuatro a veinte miliamperios permite detectar roturas de cableado en línea. En consecuencia, la conexión hacia entradas analógicas de autómatas o pantallas resulta directa y segura. Por esta razón, su uso previene paradas imprevistas por falta de diagnóstico oportuno.

Guía práctica de conexionado y montaje en riel DIN

Para empezar, monta el cuerpo del equipo sobre el riel normalizado dentro de tu gabinete. Si observas la bornera frontal del Transductor de Corriente AC 4-20mA JXK-10, sus bornes son:

• Borne 24V+: Entrada de alimentación positiva de veinticuatro voltios continuos

• Borne 0V: Conexión de retorno negativo de la fuente de alimentación continua

• Borne OUT+: Salida positiva del bucle de corriente analógica hacia el instrumento receptor

• Borne OUT-: Retorno de señal negativa hacia la entrada analógica del sistema de control

Por un lado, tienes que pasar únicamente el conductor de fase a medir a través del orificio toroidal. Por otro lado, ajustas los terminales enchufables para asegurar un contacto eléctrico firme. Finalmente, la lectura analógica de corriente queda calibrada con total estabilidad.

Medición aislada confiable y supervisión continua

En conclusión, esta pieza versátil representa la inversión más conveniente para tu taller. Por ejemplo, su principio galvánico inductivo protege las tarjetas electrónicas frente a sobretensiones de red. De este modo, puedes resolver tus tableros de automatización a un costo muy bajo.

Características técnicas

• Tipo de componente: Transmisor / transductor de corriente alterna por inducción toroidal (Current Transmitter)

• Modelo / Referencia: JXK-10 (Fabricado por Vadias Electronic Technology CO., LTD)

• Rango de corriente de entrada: AC 0 a 200 A (Corriente alterna senoidal de 50/60 Hz)

• Señal de salida analógica: DC 4 a 20 mA (Lazo estándar de corriente activa proporcional)

• Tensión de alimentación requerida: 24 VDC (Voltaje continuo estabilizado)

• Aislamiento galvánico: Medición inductiva sin contacto directo con el conductor activo de potencia

• Tipo de conexionado: Bornera extraíble de resorte / tornillo de 4 polos

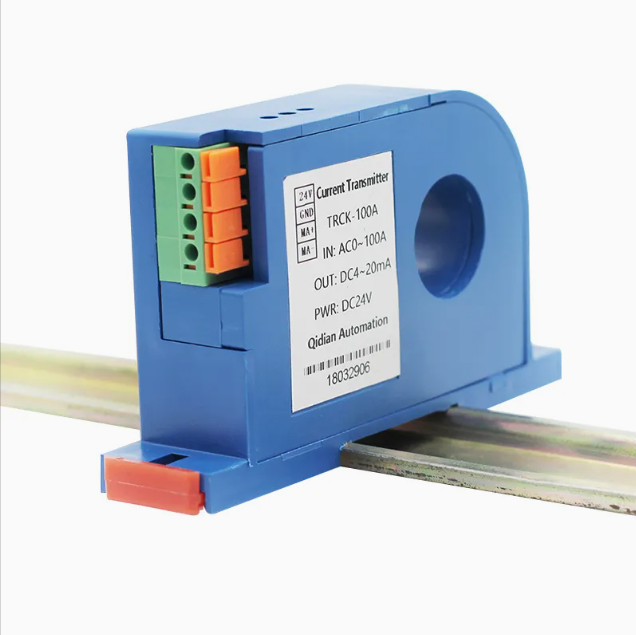

• Tipo de montaje: Fijación para riel DIN estándar de 35 MM y orificios para fijación con tornillos en panel

• Compatibilidad de control: PLC, módulos analógicos remotos, indicadores digitales de panel, dataloggers y tarjetas con entradas de 4-20 mA

• Áreas de aplicación recomendadas: Supervisión de consumo en motores trifásicos, monitoreo de bombas de agua, control de sobrecarga en bancos de resistencias, tableros de distribución eléctrica y gestión energética industrial
