Módulo de Control de Generador DKG-105

Descripción

Código: CONCONTR03

El Módulo de Control de Generador DKG-105 es un controlador digital automático para monitoreo de red y grupos electrógenos. Además, este equipo supervisa la presencia de la red eléctrica comercial de forma continua. Por este motivo, resulta ideal para sistemas de transferencia en Paraguay.

Beneficios del Módulo de Control de Generador DKG-105

Por un lado, este dispositivo arranca el grupo electrógeno automáticamente ante un corte de energía. Por lo tanto, garantiza la conmutación de las contactoras de potencia hacia la carga. De esta manera, facilitas la continuidad operativa en tus instalaciones.

Asimismo, sus protecciones integradas detienen el motor ante fallas de presión o temperatura. En consecuencia, la protección de tu generador resulta sumamente confiable ante eventualidades. Por esta razón, su uso evita averías mecánicas de alto costo.

Guía práctica de instalación y conexionado posterior

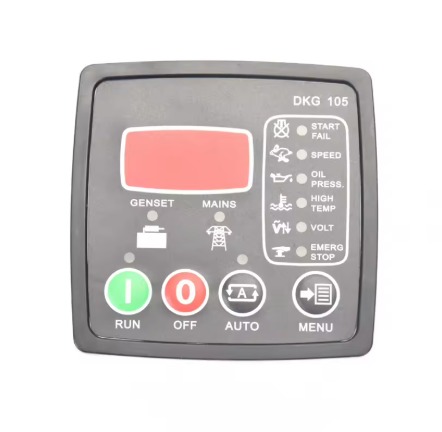

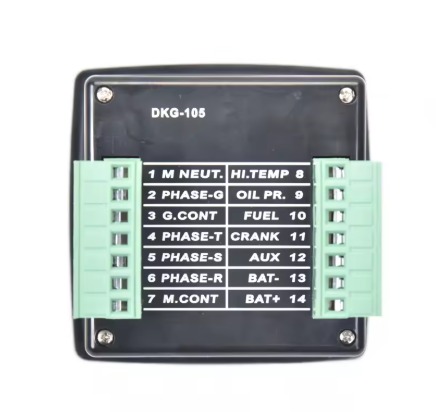

Para empezar, identifica los bloques de terminales enchufables ubicados en la parte trasera del módulo. Si observas el Módulo de Control de Generador DKG-105 de frente y reverso, los bornes clave son:

• Entradas de Red Comercial (Mains): Conexión de fases de red R, S, T y neutro

• Entradas de Generador (Genset): Conexión de fase del alternador y neutro

• Salidas de Control: Relés para solenoide de combustible, arranque y contactoras

• Entradas de Sensores: Conexión para alta temperatura de agua y baja presión de aceite

Por un lado, tienes que alimentar el módulo desde la batería de doce voltios del grupo. Por otro lado, su pantalla e indicadores LED frontales muestran el estado del sistema en tiempo real. Finalmente, la gestión de tu energía de respaldo queda completamente automatizada.

Control confiable y conmutación automática

En conclusión, esta pieza versátil representa la inversión más conveniente para tu taller. Por ejemplo, su tamaño compacto estándar permite un montaje rápido en gabinetes de control. De este modo, puedes resolver tus proyectos de automatización a un costo muy bajo.

Por último, te invitamos a revisar nuestro catálogo en Paraguay. En Electromer disponemos de una gran variedad de componentes para tu taller.

Características técnicas

• Tipo de componente: Módulo de control automático para transferencia y arranque de generadores (ATS Controller)

• Nombre de modelo comercial / Nomenclatura: DKG-105 (Datakom compatible)

• Tensión de alimentación en corriente continua: 9 VDC a 15 VDC (Batería del generador)

• Tensión de supervisión de red (Mains Input): 300 VAC máximo fase a neutro (50/60 Hz)

• Tensión de supervisión de generador (Genset Input): 300 VAC máximo fase a neutro (50/60 Hz)

• Salida para relé de combustible (Fuel Relay Output): 10 A / 12 VDC

• Salida para relé de arranque (Crank Relay Output): 10 A / 12 VDC

• Salidas para contactoras de transferencia (M.CONT / G.CONT): Salidas de relé para conmutación de Red y Generador

• Entradas de señal analógica / digital: Presión de aceite, temperatura del motor y paro de emergencia

• Indicadores visuales en panel frontal: Pantalla digital LED de 3 dígitos más indicadores LED de estado (Arranque fallido, sobrevelocidad, presión, temperatura, voltaje)

• Pulsadores de operación: Modos de trabajo seleccionables (RUN, OFF, AUTO y botón de MENU)

• Dimensiones de gabinete: Formato estándar para empotrar en puerta de tablero eléctrico

• Áreas de aplicación recomendadas: Automatización de grupos electrógenos diésel o nafteros, tableros de transferencia automática ATS, sistemas de respaldo de energía y paneles de emergencia
