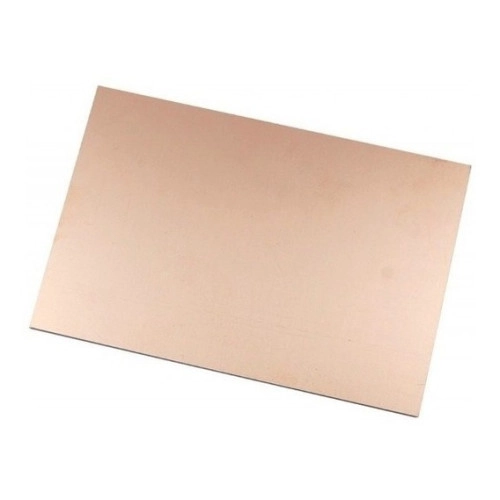

Placa PCB Virgen Doble cara 7×5 cm

Descripción

Código: PLAPCB2002

La Placa PCB Virgen Doble Cara 7×5 cm es un sustrato laminado de fibra de vidrio FR4 con recubrimiento de cobre. Además, este material base destaca por su excelente rigidez mecánica y alta conductividad eléctrica. Por este motivo, resulta ideal para el ruteado de circuitos en Paraguay.

Beneficios de la Placa PCB Virgen Doble Cara 7×5 cm

Por un lado, sus dos capas de cobre permiten trazar pistas complejas en ambas caras. Por lo tanto, aprovechas al máximo el espacio en diseños compactos e integrados. De esta manera, facilitas la fabricación de tus prototipos electrónicos.

Asimismo, la lámina de FR4 resiste elevadas temperaturas durante el proceso de soldadura. En consecuencia, evitas el desprendimiento involuntario de las pistas de cobre. Por esta razón, su uso garantiza la durabilidad de tus placas terminadas.

Guía práctica de grabado y mecanizado

Para empezar, limpia minuciosamente la superficie de cobre con alcohol isopropílico antes de transferir tu diseño. Si observas la estructura de la Placa PCB Virgen Doble Cara 7×5 cm, sus aplicaciones directas son:

• Atacado Químico: Compatible con cloruro férrico y persulfato de sodio

• Mecanizado CNC: Excelente respuesta en fresado de pistas con brocas V-Bit

• Transferencia Térmica: Superficie lisa apta para técnica de papel satinado

Por un lado, tienes que perforar los agujeros de paso para conectar ambas capas. Por otro lado, la capa inferior funciona idealmente como plano de masa o GND. Finalmente, la integración de tus componentes queda asegurada con calidad profesional.

Fabricación de circuitos impresos de alto nivel

En conclusión, esta pieza versátil representa la inversión más conveniente para tu taller. Por ejemplo, sus dimensiones de siete por cinco centímetros se adaptan a la mayoría de los gabinetes. De este modo, puedes resolver tus proyectos electrónicos a un costo muy bajo.

Por último, te invitamos a revisar nuestro catálogo en Paraguay. En Electromer disponemos de una gran variedad de componentes para tu taller.

Características técnicas

• Tipo de componente: Placa de circuito impreso virgen sin perforar (Clad Board)

• Nombre de modelo comercial / Nomenclatura: Placa PCB Virgen Doble Cara 7×5 cm

• Estructura de capas: Doble cara de cobre (Double-Sided Copper Clad)

• Material del sustrato dieléctrico: Fibra de vidrio epóxica aislante FR4 (Flame Retardant 4)

• Dimensiones físicas de la placa: 7 cm x 5 cm (70 mm x 50 mm)

• Espesor total de la placa: 1,5 mm a 1,6 mm estándar

• Espesor de la capa de cobre: 35 µm (1 OZ de cobre por pie cuadrado en cada cara)

• Resistencia térmica: Alta resistencia al calor durante la soldadura manual o por reflujo

• Compatibilidad de procesos: Grabado químico por cloruro férrico, serigrafía, fotolito UV y ruteado en fresadora CNC

• Áreas de aplicación recomendadas: Prototipado de circuitos electrónicos, diseño de placas impresas de doble capa, escudos para microcontroladores, planos de masa GND y proyectos de laboratorio
