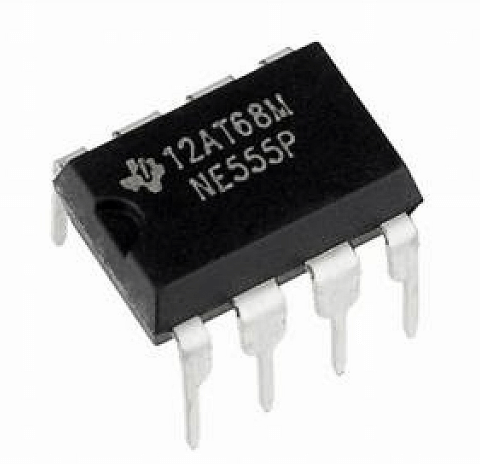

Circuito integrado NE555 o LM555

Descripción

Código: CIRCIRCU04

El Circuito Integrado NE555 o LM555 es uno de los componentes de alta fidelidad más versátiles y utilizados en la historia de la ingeniería electrónica. Este temporizador de precisión es capaz de producir retardos de tiempo u oscilaciones exactas, lo que lo convierte en una pieza fundamental para proyectos de automatización, generación de señales y control de potencia. Gracias a su arquitectura robusta, puede operar en diversos modos según la configuración de sus componentes externos, representando la solución técnica ideal para aplicaciones que requieren una excelente integridad en la temporización y el control de pulsos.

Especificaciones Técnicas de Precisión

La arquitectura del NE555 está diseñada para ofrecer un rendimiento estable bajo una amplia gama de condiciones operativas, manteniendo una alta fidelidad en la generación de frecuencias.

Características principales:

• Rango de Alimentación: Funciona de manera confiable con un voltaje (Vcc) de 4.5 V a 15 V.

• Capacidad de Salida: Soporta una corriente de salida máxima de 200 mA, permitiendo activar directamente pequeñas cargas o relés.

• Puntos de Control: El disparo (Trigger) se activa a 1/3 de Vcc, mientras que el umbral (Threshold) opera a 2/3 de Vcc.

• Velocidad de Respuesta: Posee un tiempo de subida y bajada de salida menor a 100 ns para transiciones rápidas.

• Frecuencia Operativa: Capaz de trabajar en frecuencias de hasta 500 kHz.

• Encapsulado Estándar: Comúnmente disponible en formatos DIP-8 para prototipado y SOIC-8 para montaje superficial.

Modos de Operación y Aplicaciones

Existen múltiples beneficios al implementar el IC 555 en desarrollos de ingeniería y tecnología debido a su flexibilidad operativa en tres modos principales:

1. Modo Monoestable: Funciona como un temporizador de «un disparo» para crear retardos precisos.

2. Modo Astable: El circuito oscila libremente, ideal para generadores de pulsos y parpadeo de LEDs.

3. Modo Biestable: Actúa como un interruptor o «flip-flop» que mantiene su estado hasta recibir una señal externa.

Sus aplicaciones profesionales incluyen la modulación por ancho de pulso (PWM) para control de motores, generación de sonidos y tonos, y la creación de relojes y retardos ajustables en sistemas industriales. En conclusión, el NE555 es una inversión necesaria para profesionalizar cualquier sistema de control que demande orden técnico, seguridad operativa y una excelente fidelidad en la generación de señales de tiempo.
