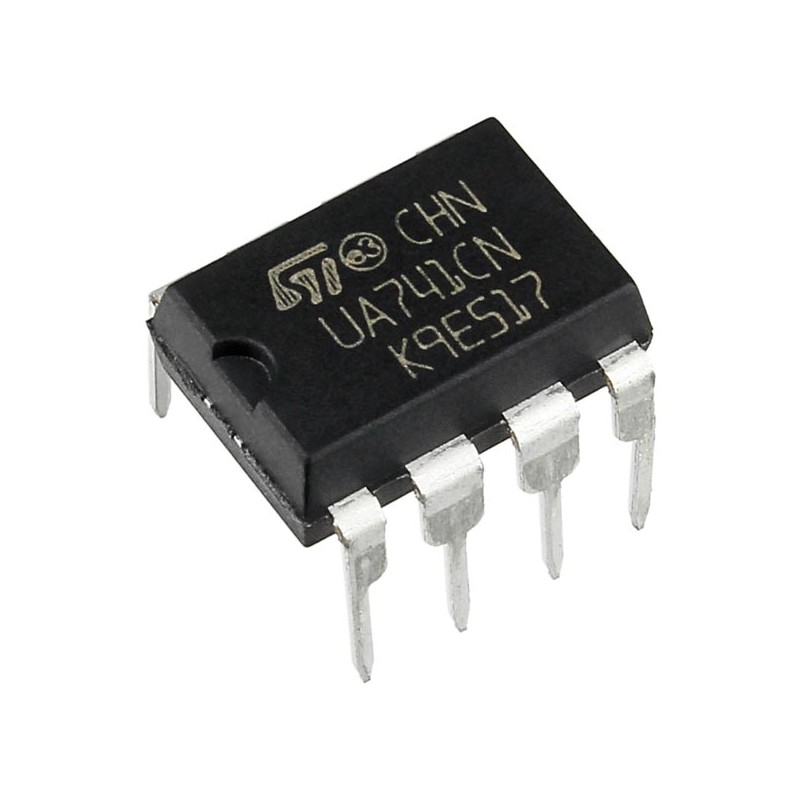

Circuito Integrado 741

Descripción

Código: CIRCIRCU02

El Circuito Integrado 741 es un amplificador operacional (op-amp) clásico de alta fidelidad, considerado un estándar fundamental en la historia de la electrónica analógica. Como uno de los primeros amplificadores operacionales de propósito general, su arquitectura robusta lo mantiene como una opción sumamente popular tanto en el diseño electrónico profesional como en aplicaciones educativas. Gracias a su versatilidad, representa la solución técnica ideal para el procesamiento de señales en proyectos de ingeniería y tecnología que requieran una excelente integridad en la amplificación y el control de señales analógicas.

Especificaciones Técnicas y Desempeño

La arquitectura del CI 741 está optimizada para ofrecer un rendimiento estable, permitiendo realizar operaciones matemáticas analógicas con una alta precisión.

Características principales:

• Rango de Alimentación: Funciona típicamente entre ±5V y ±18V, requiriendo una alimentación simétrica para alcanzar su mejor desempeño técnico.

• Ganancia Elevada: Posee una ganancia en lazo abierto de aproximadamente 200,000, facilitando la amplificación de señales muy débiles.

• Eficiencia Energética: Presenta un bajo consumo de corriente, situado alrededor de los 1.7 mA.

• Velocidad de Respuesta: Cuenta con un Slew Rate de aproximadamente 0.5V/μs, adecuado para aplicaciones de baja y media frecuencia.

• Precisión de Entrada: Registra un voltaje de offset de entrada entre 2 mV y 6 mV.

• Encapsulado Estándar: Comúnmente disponible en formatos DIP-8 o SOIC-8 para facilitar su montaje en diversas placas.

Aplicaciones Profesionales

Existen múltiples beneficios al implementar el CI 741 en desarrollos tecnológicos debido a su capacidad para operar como bloque constructor de circuitos analógicos complejos. En primer lugar, es excelente para la amplificación de señales provenientes de sensores o sistemas de audio, garantizando una excelente fidelidad en la salida. Asimismo, su aplicación como comparador de voltaje permite detectar cambios de nivel de forma precisa en sistemas de control.

Por otro lado, su diseño lo hace ideal para la creación de filtros activos (pasa altos, pasa bajos y pasa banda), así como para la implementación de sumadores, restadores y diferenciadores analógicos. En conclusión, el 741 es una inversión necesaria para profesionalizar cualquier sistema que demande orden técnico, seguridad operativa y una larga trayectoria de confiabilidad en la electrónica analógica.
