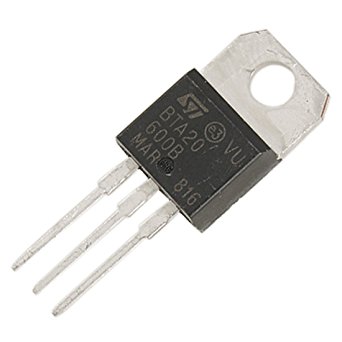

Triac BTA020-600B

Descripción

Código: TRATRIAC01

El Triac BTA020-600B es un semiconductor de potencia para corriente alterna. Además, este conmutador de estado sólido destaca por su seguridad. Por este motivo, resulta ideal para proyectos de automatización en Paraguay.

Beneficios del Triac BTA020-600B en control de potencia

Por un lado, este dispositivo cuenta con un encapsulado plástico totalmente aislado. Por lo tanto, podés montarlo sobre disipadores metálicos sin usar aislantes. De esta manera, simplificas el diseño térmico dentro de tu tablero.

Asimismo, la alta sensibilidad de su compuerta facilita el disparo. En consecuencia, responde rápido ante pulsos aplicados desde circuitos lógicos. Por esta razón, su uso asegura un control preciso para variadores.

Guía práctica de conexión y patillaje

Para empezar, identificá las tres patillas del encapsulado plástico aislado. Si mirás el Triac BTA020-600B de frente, los pines son:

• Pin 1 (Izquierda): Terminal Principal 1 (A1 / MT1)

• Pin 2 (Centro): Terminal Principal 2 (A2 / MT2)

• Pin 3 (Derecha): Compuerta de disparo (G / Gate)

Por un lado, tenés que conectar la carga en serie con la Terminal 2. Por otro lado, la Terminal 1 se conecta a la referencia de red. Finalmente, la Compuerta se activa mediante un pulso referenciado a la Terminal 1.

Alta capacidad de conmutación y protección

En conclusión, esta pieza representa una excelente inversión para tus placas. Por ejemplo, el Triac BTA020-600B tolera picos de tensión de red sin problemas. De este modo, garantizás un apagado limpio en cada semiciclo.

Por último, te invitamos a revisar nuestra tienda en Paraguay. En Electromer contamos con componentes de calidad para tus proyectos. Si necesitás asistencia técnica, nuestro equipo te ayudará con gusto.

Características técnicas

• Tipo de componente: Tiristor bidireccional de potencia de estado sólido (TRIAC con encapsulado aislado)

• Nombre de modelo comercial: Triac BTA020-600B para conmutación de cargas en corriente alterna

• Corriente eficaz de estado activo (I RMS): Capacidad máxima de conducción de corriente alterna de 2 A

• Tensión repetitiva de pico en estado de bloqueo (V DRM): Soporte máximo de tensión de red de 600 V

• Corriente requerida para disparo de compuerta (I GT): Sensibilidad de disparo baja de máximo 10 mA (Puerta a A1)

• Tensión de umbral de compuerta (V GT): Voltaje de activación de compuerta situado típicamente entre 0,7 V y 1,5 V

• Tiempo de recuperación en conmutación (T Q): Velocidad de respuesta del cristal menor o igual a 10 µs

• Inmunidad contra picos de tensión (dV/dt crítico): Tolerancia de gradiente mayor o igual a 500 V/µs sin red de ayuda

• Tipo de encapsulado físico industrial: TO-202AB totalmente aislado dieléctricamente

• Capacidad de disipación de potencia continua: Disipación térmica típica de 1,2 W bajo régimen de carga

• Rango térmico de operación admisible: Funcionamiento ambiental desde -40 °C hasta +125 °C

• Disposición del patillaje (Visto de frente): Pin 1 Terminal A1 (MT1), Pin 2 Terminal A2 (MT2), Pin 3 Compuerta (G)

• Áreas de aplicación recomendadas: Control de velocidad de motores monofásicos, reguladores de intensidad luminosa, relés de estado sólido, control de resistencias calefactoras y electrodomésticos
