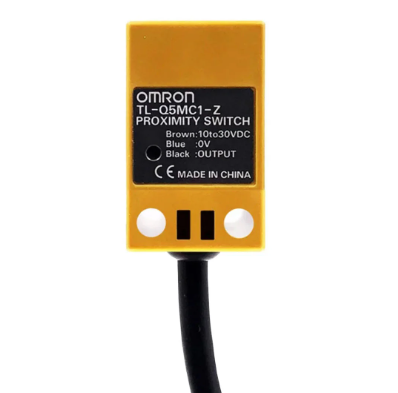

Sensor de proximidad Omron TL-Q5MC1-Z NPN NO

Descripción

Código: SENSENSO23

El Sensor de Proximidad Omron TL-Q5MC1-Z es un detector inductivo rectangular de alta precisión industrial. Además, este equipo destaca por su salida NPN con contacto normalmente abierto. Por este motivo, resulta ideal para automatización de maquinaria en Paraguay.

Beneficios del Sensor de Proximidad Omron TL-Q5MC1-Z en automatización

Por un lado, este dispositivo detecta la presencia de objetos metálicos a cinco milímetros. Por lo tanto, garantiza un conteo fiable en líneas de producción de alta velocidad. De esta manera, facilitas el control de posición en tus sistemas mecánicos.

Asimismo, su cuerpo cilíndrico rectangular de plástico ABS soporta impactos y vibraciones. En consecuencia, la vida útil del sensor resulta excelente en entornos industriales duros. Por esta razón, su uso previene paradas no programadas en la planta.

Guía práctica de cableado e instalación del sensor

Para empezar, identifica los tres conductores del cable integrado de dos metros. Si observas el Sensor de Proximidad Omron TL-Q5MC1-Z de frente, las conexiones corresponden a:

• Cable Marrón (VCC): Alimentación positiva a la fuente principal de veinticuatro voltios

• Cable Azul (GND): Referencia de masa o polo negativo de la fuente de alimentación

• Cable Negro (OUT): Señal de salida NPN de colector abierto hacia la entrada del PLC

Por un lado, tienes que asegurar una distancia operativa máxima de cuatro milímetros. Por otro lado, su carcasa sellada IP67 tolera salpicaduras de agua de forma continua. Finalmente, el estado de conmutación queda asegurado ante picos de voltaje.

Robustez inductiva y respuesta ultrarrápida

En conclusión, esta pieza versátil representa la inversión más conveniente para tu taller. Por ejemplo, su frecuencia de respuesta alcanza hasta quinientos hercios en operación. De este modo, puedes resolver tus tableros de control a un costo muy bajo.

Por último, te invitamos a revisar nuestro catálogo en Paraguay. En Electromer disponemos de una gran variedad de componentes para tu taller.

Características técnicas

• • Tipo de componente: Sensor de proximidad inductivo no blindado (Unshielded Proximity Sensor)

  • Nombre de modelo comercial: Sensor de Proximidad Omron TL-Q5MC1-Z

  • Configuración de salida lógica: Salida NPN de colector abierto / Modo de operación NO (Normalmente Abierto)

  • Distancia nominal de detección: 5 MM ±10% (Distancia probada en blanco estándar de hierro)

  • Ajuste de distancia operativa segura: Rango regulado de 0 MM a 4 MM (Diferencial de recorrido ≤ 10% del alcance)

  • Tensión de alimentación nominal: 24 VDC (Rango operativo amplio de 10 VDC a 30 VDC con rizado máximo ±10%)

  • Consumo de corriente operativa: Consumo reducido máximo de 10 mA a 24 VDC

  • Capacidad máxima de carga: Corriente de conmutación de hasta 50 mA a 30 VDC (Tensión residual ≤ 1 V a carga máxima)

  • Velocidad y tiempo de respuesta: Frecuencia de conmutación de hasta 500 Hz (Tiempo de respuesta rápido ≤ 2 MS)

  • Sistemas de protección electrónica: Protección incorporada contra inversión de polaridad y supresión de picos de voltaje

  • Grado de protección industrial: Sellado IP67 resistente al agua, aceite y polvo

  • Dimensiones físicas de la cabeza: Carcasa rectangular de 17 MM x 17 MM x 28 MM

  • Materiales de fabricación: Carcasa y superficie de detección fabricadas en plástico ABS resistente al calor (Peso total aprox. 90 g)

  • Longitud del cable de conexión: Cable estándar integrado de 3 hilos de 2 metros de longitud

  • Rango de temperatura de trabajo: Operación estable de -25°C a +70°C (Humedad relativa de 35% a 95% HR)

  • Áreas de aplicación recomendadas: Detección de posición en brazos robóticos, conteo de piezas metálicas en cintas transportadoras, finales de carrera sin contacto en CNC, automatización de envasadoras y tableros industriales con PLC
