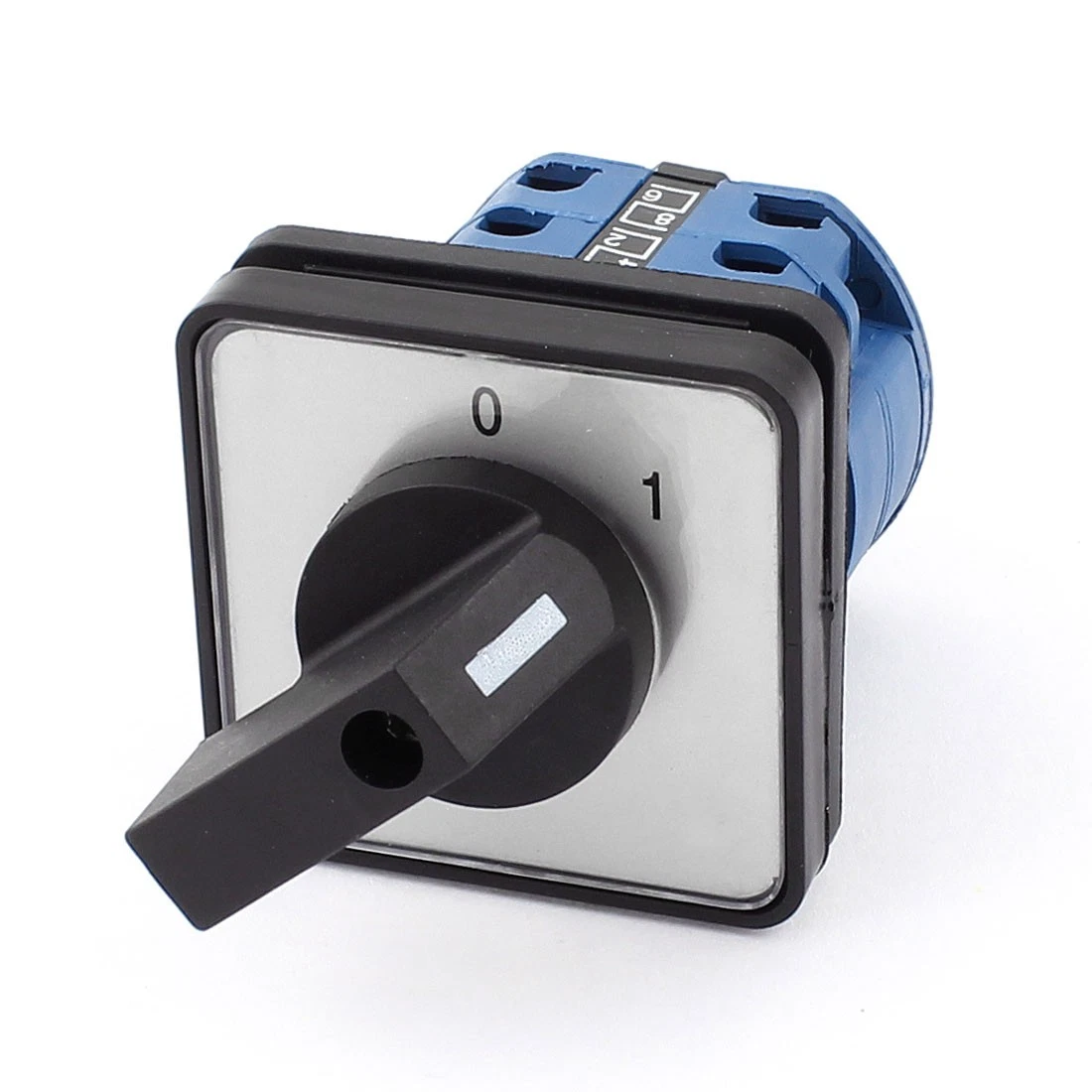

Selector de 2 Posiciones 20A 690V

Descripción

Código: SELSELEC01

El Selector de 2 Posiciones 20A 690V es una llave conmutadora de leva para maniobra y control eléctrico. Además, este selector de 2 posiciones destaca por su capacidad nominal de veinte amperios a seiscientos noventa voltios. Por este motivo, resulta ideal para tableros industriales en Paraguay.

Beneficios del Selector de 2 Posiciones 20A 690V

Por un lado, este selector de 2 posiciones ofrece una conmutación de contactos sumamente segura y robusta. Por lo tanto, garantiza el cambio de circuito entre dos estados de forma confiable. De esta manera, facilitas el control de motores y transferencias manuales.

Asimismo, su cuerpo de material aislante con protección IP20 previene contactos accidentales. En consecuencia, la instalación en frente de panel resulta rápida y limpia. Por esta razón, su uso asegura la protección de los operadores.

Guía práctica de instalación y conexionado

Para empezar, fija la base del selector de 2 posiciones sobre la perforación del gabinete mediante sus tornillos. Si observas la estructura del Selector de 2 Posiciones 20A 690V, los aspectos clave son:

• Identificación de Bornes: Bornes numerados para una conexión clara de las fases

• Terminales a Tornillo: Ajuste firme con protección de acceso directo

• Mecanismo de Leva: Apertura y cierre positivo de los contactos internos

Por un lado, tienes que ajustar los conductores firmemente a las bornes indicadas. Por otro lado, verificas la secuencia de conmutación según el esquema del circuito. Finalmente, el mando manual de tu tablero queda operativo con total precisión.

Conmutación industrial de alta durabilidad

En conclusión, esta pieza versátil representa la inversión más conveniente para tu taller. Por ejemplo, este selector de 2 posiciones soporta múltiples ciclos de maniobra bajo carga. De este modo, puedes resolver tus proyectos de potencia a un costo muy bajo.

Características técnicas

• Tipo de componente: Selector de 2 posiciones rotativo de leva / Llave conmutadora industrial (Cam Switch / Transfer Switch)

• Nombre de modelo comercial / Nomenclatura: Selector de 2 Posiciones 20A 690V LW26-20

• Tensión nominal de aislamiento (Ui): 690 V

• Corriente térmica convencional (Ith): 20 A

• Tensión máxima de operación (Ue): AC 440 V / DC 120 V / DC 240 V

• Frecuencia operativa nominal: 50 HZ

• Grado de protección del cuerpo: IP20 (Protección contra contactos directos)

• Capacidad de conmutación por categoría de empleo:

  • AC-23A: 15 A

  • AC-3: 11 A

  • AC-4: 3,5 A

  • AC-21A: 1 A / 0.4 A

• Tipo de montaje físico: Fijación frontal para panel / puerta de gabinete eléctrico mediante tornillos

• Bornes de conexión: Terminales numerados (1, 2, 3, 4, 5, 6, 7, 8) con opresor de tornillo

• Normativa de certificación industrial: GB/T14048.5 / Certificación CE

• Áreas de aplicación recomendadas: Selección de 2 estados en tableros eléctricos, conmutación manual de líneas, arranque y cambio de giro de motores, y paneles de control industrial
