Reed switch interruptor magnético 2,5x14mm

Descripción

Código: INTREEDS01

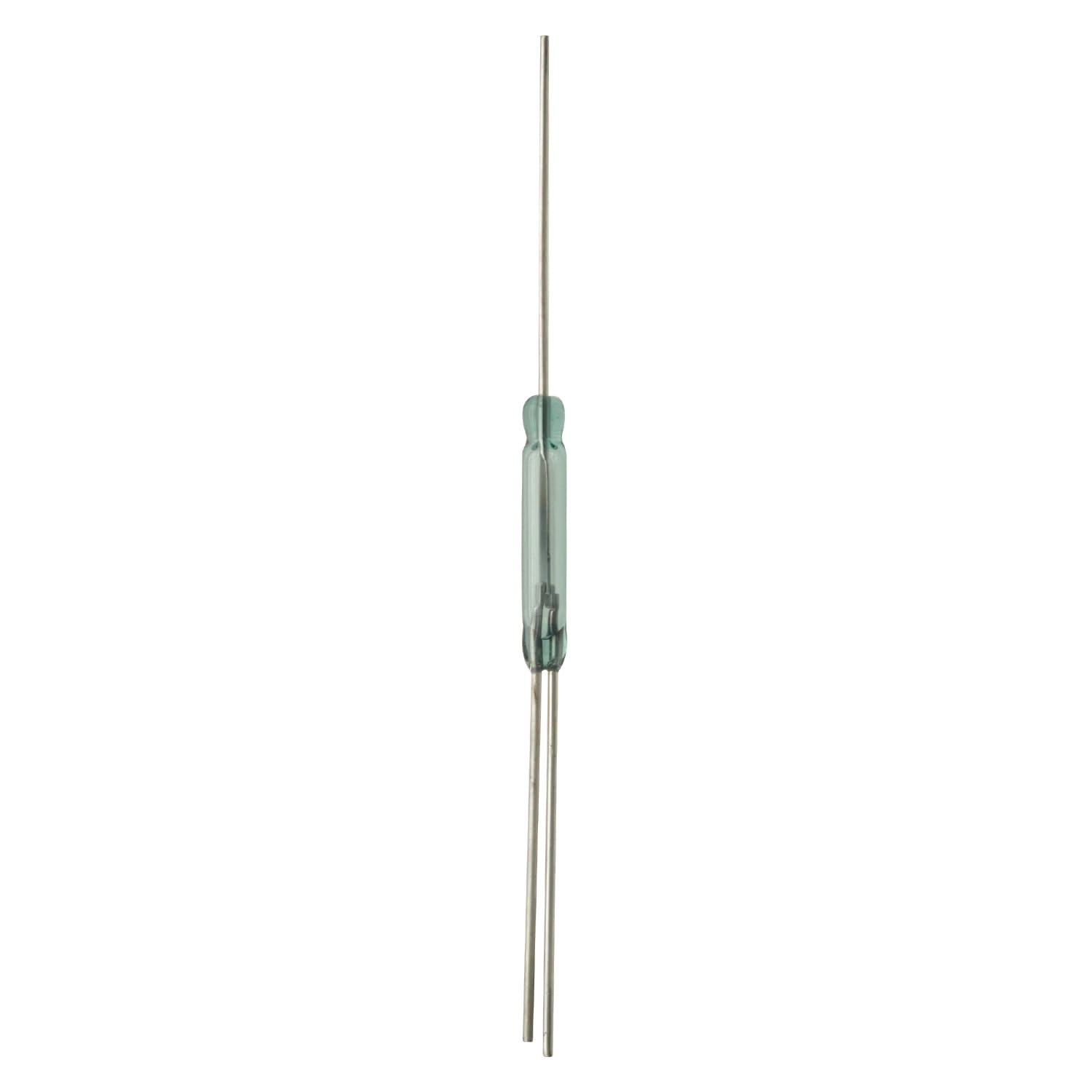

El Reed switch interruptor magnético es un componente de conmutación de alta precisión diseñado para activarse mediante la presencia física de un campo magnético externo. Este dispositivo consta de una pequeña ampolla de vidrio sellada herméticamente que resguarda dos lengüetas metálicas flexibles en una atmósfera de gas inerte. Su uso es masivo en sistemas de seguridad, sensores de proximidad y automatización en el taller.

La tecnología de accionamiento magnético de este sensor garantiza un funcionamiento sumamente confiable y libre de desgaste mecánico directo entre las piezas de contacto. El Reed switch interruptor magnético se integra de forma excelente en circuitos de detección fina debido a su capacidad para reaccionar de forma instantánea ante un imán. Su formato miniaturizado facilita su instalación discreta en marcos o carcasas de dispositivos comerciales.

La versatilidad operativa de esta ampolla semiconductora permite su implementación en una enorme variedad de electrodomésticos y medidores de precisión en la industria actual. El Reed switch interruptor magnético es una pieza fundamental para controlar alarmas de aberturas, contadores de agua, sistemas de refrigeración y básculas electrónicas de alta sensibilidad. Su sellado de vidrio previene fallas causadas por oxidación ambiental.

Respuesta de conmutación ultra veloz y parámetros de potencia

Una de las grandes especificaciones constructivas de este interruptor de lengüeta es su impresionante velocidad de respuesta frente a estímulos magnéticos continuos. El circuito posee un tiempo de acción calculado en apenas 0,25 milisegundos con un rebote casi imperceptible durante las maniobras eléctricas. Esto le permite operar de forma óptima en aplicaciones que manejan altas frecuencias de muestreo.

El Reed switch interruptor magnético está diseñado para administrar señales lógicas y cargas pequeñas con una potencia de conducción de hasta 6W de manera constante. El dispositivo tolera voltajes de conmutación máximos de hasta 60V tanto en corriente continua como en corriente alterna de forma segura. Su resistencia de contacto interna optimiza la integridad de las señales lógicas en tus circuitos de control.

Conexiones simples para desarrollo de hardware y robótica

Los terminales de alambre de hierro que sobresalen de la ampolla permiten un montaje muy cómodo sobre placas de circuito impreso o cableados aéreos estructurados. El Reed switch interruptor magnético es el componente ideal para estudiantes y profesionales que diseñan sensores de nivel de líquido o tacómetros digitales caseros. Su versatilidad mecánica simplifica notablemente las etapas de captura de datos.

Te invitamos a explorar nuestra sección web para conocer más variedades de componentes de conmutación y accesorios de automatización disponibles en Paraguay. En Electromer disponemos de las mejores tarjetas de desarrollo, sensores de precisión y bornes de conexión para potenciar todos tus montajes tecnológicos. Si tenés dudas sobre los diagramas de cableado o la sensibilidad del componente, nuestro equipo técnico está listo para ayudarte.

Características técnicas

• Tipo de componente: Interruptor magnético de lengüeta encapsulado en ampolla de vidrio (Reed Switch)

• Dimensiones físicas de la ampolla: 2,5 mm × 14 mm

• Configuración eléctrica: Método de contacto Tipo A (Normalmente Abierto)

• Potencia máxima de trabajo: 6 W

• Voltaje máximo de conmutación: 60 VDC / VAC

• Voltaje de resistencia a alta presión: 60 VDC / VAC

• Corriente máxima de conmutación: 0.25 A

• Corriente máxima de carga continua: 0.5 A

• Resistencia máxima de contacto: 115 mΩ

• Tiempo de acción mecánica: 0,25 ms (Milisegundos)

• Tiempo de rebote de contactos: 0,05 ms

• Frecuencia de respuesta máxima: 3000 Hz

• Valor de sensibilidad nominal: 10 a 20 AT

• Sensibilidad de reinicio mínima: 5 AT (pies)

• Capacitancia de contacto máxima: 2.0 pF

• Vida eléctrica estimada: 5×10^6 ciclos de operación (bajo pruebas de carga de 50mV, 10mA)

• Parámetros de bobina de prueba: 5000 vueltas con una resistencia interna de 600 Ohmios
