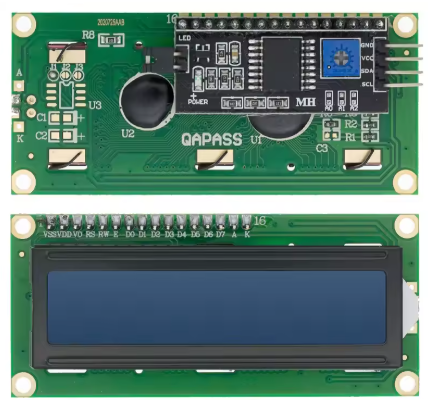

Pantalla LCD 16X2 con I2C

Descripción

Código: PANLCD1602

La Pantalla lcd 16×2 con i2c es un dispositivo de interfaz gráfica diseñado para mostrar caracteres alfanuméricos y símbolos personalizados de forma clara y ordenada. Este componente de visualización destaca por integrar un módulo adaptador en su parte posterior que simplifica drásticamente el tendido de cables en el taller. Su implementación es sumamente común en equipos de red, fotocopiadoras, faxes e impresoras láser.

La gran ventaja constructiva de este módulo radica en la drástica reducción de líneas lógicas necesarias para entablar la comunicación de datos con el procesador central. La Pantalla lcd 16×2 con i2c permite pasar de un direccionamiento clásico que requería siete puertos de entrada y salida a un sistema optimizado de solo cuatro hilos de conexión. Esto optimiza los recursos lógicos de tus tarjetas lógicas en Paraguay.

El panel de cristal líquido organiza su área de visualización de manera simétrica para facilitar lecturas rápidas de variables en campo. La Pantalla lcd 16×2 con i2c permite estructurar el texto en dos filas independientes con una capacidad máxima de dieciséis caracteres por cada línea de trabajo. Su contraste regulable mediante un potenciómetro trasero asegura una legibilidad excelente bajo diferentes condiciones de luz ambiental.

Interfaz de comunicación de cuatro hilos y ahorro de pines

Una de las grandes especificaciones de este módulo de visualización tipo LCM es su facilidad para acoplarse a buses de datos seriales sincronizados por hardware. La Pantalla lcd 16×2 con i2c se comunica de forma limpia utilizando únicamente dos líneas de señal para los datos y el reloj, además de los terminales de alimentación básicos. Esta optimización deja libres múltiples puertos para conectar sensores o actuadores adicionales en el chasis.

El circuito integrado del adaptador posterior administra las direcciones de memoria internas de forma autónoma, aliviando la carga de procesamiento del microcontrolador principal. La Pantalla lcd 16×2 con i2c es completamente apta para operar en entornos industriales exigentes gracias a su excelente filtrado de ruidos eléctricos. Su bajo consumo de corriente facilita el diseño de estaciones de monitoreo portátiles.

Versatilidad mecánica para montaje en paneles de control

Por su formato estandarizado, dimensiones del módulo acotadas y amplia compatibilidad con librerías de software, esta pieza representa una solución óptima para interfaces de usuario. La Pantalla lcd 16×2 con i2c cuenta con orificios en las esquinas de su placa base para asegurar una fijación mecánica libre de holguras en tus gabinetes protectores. Su uso agiliza notablemente la maquetación de proyectos de ingeniería.

Te invitamos a explorar nuestra sección web para conocer más variedades de módulos de visualización y accesorios de conmutación disponibles en Paraguay. En Electromer disponemos de las mejores tarjetas de desarrollo, sensores de precisión y bornes de conexión para potenciar todos tus montajes tecnológicos. Si tenés dudas sobre el direccionamiento de los pines o los códigos lógicos de prueba, nuestro equipo técnico está listo para ayudarte.

Características técnicas

• Tipo de componente: Módulo de visualización de caracteres de cristal líquido (Liquid Crystal Display)

• Código de formato industrial: Pantalla lcd 16×2 con i2c integrada de fábrica

• Capacidad de texto: 2 líneas independientes con un máximo de 16 caracteres alfanuméricos por fila

• Tipo de empaque LCM: Módulo de caracteres estándar para interfaces de usuario

• Voltaje de alimentación nominal: 5 V de corriente continua (CC / DC)

• Protocolo de comunicación serial: Interfaz I2C / IIC que utiliza solo 2 líneas de señal (SDA y SCL)

• Número total de pines de conexión externa: 4 pines físicos de entrada (VCC, GND, SDA, SCL)

• Ahorro de recursos lógicos: Libera 5 puertos de E/S del microcontrolador en comparación con la conexión paralela tradicional de 7 pines

• Dimensiones físicas totales del módulo: 80 mm × 35 mm × 11 mm (Largo × Ancho × Alto)

• Área visual del panel de cristal: 64,5 mm × 16 mm de ventana activa

• Ajustes de pantalla incluidos: Potenciómetro para el control fino del contraste y jumper para el encendido de la luz de fondo

• Ámbito de aplicación: Fotocopiadoras, impresoras láser, faxes, routers de red, equipos de prueba industriales y proyectos DIY de robótica
