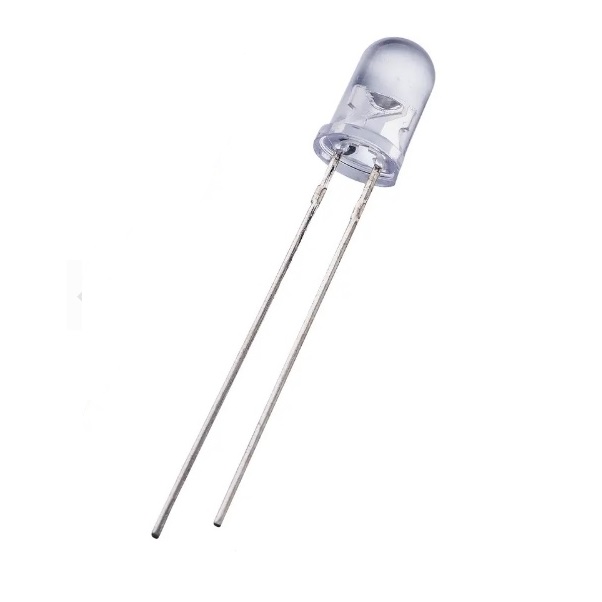

LED RGB de 5 mm

Descripción

Código: LEDLEDRG01

El LED RGB de 5 mm es un componente óptico de cuatro terminales. Además, este diodo emisor integra tres colores en la misma cápsula epóxica. Por este motivo, resulta ideal para proyectos de indicación luminosa en Paraguay.

Beneficios del LED RGB de 5 mm en circuitos electrónicos

Por un lado, este dispositivo permite crear múltiples tonalidades mediante señales PWM. Por lo tanto, ofrece una versatilidad excelente para paneles de control y prototipos. De esta manera, facilitas la fabricación de efectos visuales coloridos.

Asimismo, su tamaño compacto de 5 mm simplifica el montaje sobre protoboard. En consecuencia, la instalación resulta rápida en maquetas de pruebas y laboratorios. Por esta razón, su uso ahorra espacio frente a tres diodos individuales.

Guía práctica de conexión y alimentación

Para empezar, identificá las cuatro patillas de su encapsulado plástico estándar. Si mirás el LED RGB de 5 mm de frente, la patilla más larga corresponde al pin común:

• Pin Largo: Ánodo Común (Conexión a positivo) o Cátodo Común (Conexión a GND)

• Resto de Pines: Terminales individuales para los colores Rojo, Verde y Azul

Por un lado, tenés que conectar cada canal mediante su correspondiente resistencia limitadora. Por otro lado, la señal de control varía la intensidad de cada color primario. Finalmente, la mezcla genera la luz deseada de forma instantánea.

Mezcla de colores y alta eficiencia luminosa

En conclusión, esta pieza versátil representa la inversión más conveniente para tu taller. Por ejemplo, el LED RGB de 5 mm consume muy poca energía en cada canal. De este modo, podés resolver tus proyectos lógicos a un costo muy bajo.

Por último, te invitamos a revisar nuestro catálogo en Paraguay. En Electromer disponemos de una gran variedad de componentes para tu taller.

Características técnicas

• Tipo de componente: Diodo emisor de luz tricolor semiconductor (LED RGB)

• Nombre de modelo comercial: LED RGB de 5 mm de 4 pines (Disponible en Ánodo Común CA y Cátodo Común CC)

• Diámetro del encapsulado físico: Encapsulado epóxico estándar de 5 mm (Difuso o Transparente)

• Número de terminales de conexión: 4 pines Through-Hole (1 común y 3 de color individual)

• Tensión directa operativa canal Rojo (VF): Rango de trabajo de 1,8 V a 2,2 V DC

• Tensión directa operativa canal Verde (VF): Rango de trabajo de 3,0 V a 3,4 V DC

• Tensión directa operativa canal Azul (VF): Rango de trabajo de 3,0 V a 3,4 V DC

• Corriente directa máxima recomendada (IF): Consumo nominal de 20 mA por canal

• Potencia disipada por canal: Disipación térmica aproximada de 60 mW por color

• Intensidad luminosa por canal: Rango luminoso típico de 1000 mcd a 5000 mcd por canal

• Ángulo de visión óptico: Ángulo de apertura de luz entre 20° y 30°

• Configuraciones disponibles: Ánodo Común (CA con común a positivo) y Cátodo Común (CC con común a masa)

• Áreas de aplicación recomendadas: Indicadores luminosos multicolores, paneles de estado, mezcla de color por modulación PWM, maquetas de electrónica y proyectos de robótica
