Cable para Motor Paso a Paso XH2.54

Descripción

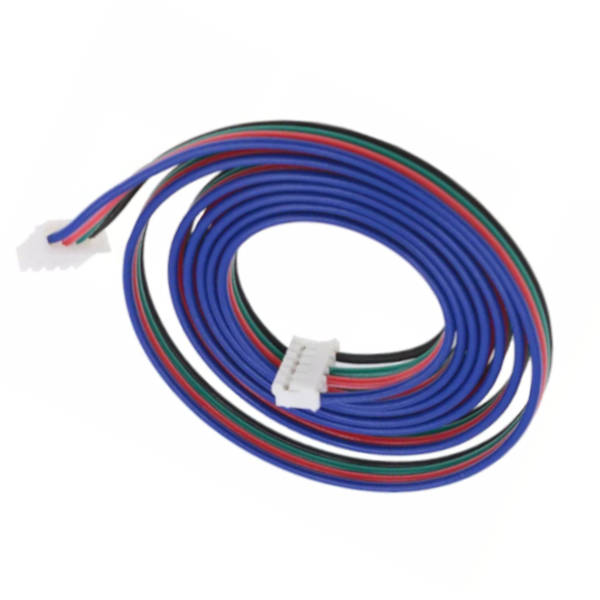

El Cable para Motor Paso a Paso XH2.54 es un componente de interconexión de alta fidelidad, diseñado para asegurar una transmisión de señales y potencia estable en sistemas de control de movimiento. Este cable cuenta con un conector JST XH de 2.54 mm, lo que garantiza una compatibilidad directa con controladores y placas de expansión comunes en la ingeniería aplicada. Gracias a su configuración de 4 pines y conductores de cobre estañado, este accesorio se convierte en una pieza fundamental para la operación de motores bipolares en entornos de automatización. Por lo tanto, representa la solución técnica ideal para el ensamblaje de impresoras 3D, máquinas CNC o proyectos de ingeniería y tecnología que requieran una conexión mecánica firme y una excelente integridad eléctrica en aplicaciones de robótica.

Ingeniería de Conexión y Especificaciones Técnicas

La arquitectura de este cable está optimizada para soportar las exigencias de conmutación de los motores paso a paso, manteniendo una baja resistencia eléctrica y una alta flexibilidad. Su aislamiento de PVC protege los conductores internos, permitiendo una organización segura dentro de cadenas portacables o estructuras de máquinas.

Sus características principales incluyen:

• Tipo de Conector: JST XH con un paso (pitch) de 2.54 mm entre pines para una inserción precisa.

• Configuración de Salida: 4 pines, diseñado específicamente para motores paso a paso bipolares.

• Material del Conductor: Cobre estañado que mejora la soldabilidad y previene la corrosión.

• Calibre del Cable: Típicamente entre 24 AWG y 26 AWG, equilibrando flexibilidad y capacidad de corriente.

• Capacidad Eléctrica: Soporta una corriente de hasta 2 A y una tensión general de hasta 250V.

• Compatibilidad Industrial: Ideal para motores NEMA 17 y NEMA 23, entre otros modelos estándar.

• Rango de Longitud: Disponible comúnmente en medidas que varían entre 20 cm y 100 cm según la necesidad del proyecto.

Aplicaciones Profesionales

Existen múltiples beneficios al implementar el Cable con conector XH2.54 en sistemas de control numérico y automatización. Por ejemplo, en el desarrollo de impresoras 3D, su diseño permite una conexión rápida y segura entre el motor y la placa base, minimizando el riesgo de desconexiones por vibración. Además, su codificación de colores (comúnmente rojo, azul, verde y negro) facilita la identificación de las fases del motor, optimizando los tiempos de diagnóstico y mantenimiento técnico. Por otro lado, su resistencia mecánica y térmica lo hace excelente para ser utilizado en prototipos industriales donde la fidelidad de la señal de paso es crítica para la precisión del movimiento. En conclusión, este cable especializado es una inversión necesaria para profesionalizar cualquier sistema de control que demande orden técnico, seguridad operativa y una excelente fidelidad en la conexión.
