Sensor de humedad, módulo de presión barométrica y temperatura, BME/BMP280

Descripción

Código: SENSENSO27

• El Sensor BMP280 BME280 I2C es un módulo digital de alta precisión para medición atmosférica. Además, esta placa integra un regulador de voltaje para facilitar su uso directo. Por este motivo, resulta ideal para estaciones meteorológicas en Paraguay.

  Beneficios del Sensor BMP280 BME280 I2C en tus circuitos

  Por un lado, este dispositivo permite calcular la altitud barométrica con gran exactitud. Por lo tanto, obtienes datos estables para sistemas de navegación y drones. De esta manera, facilitas la captura de variables en vuelo.

  Asimismo, su bajo consumo de energía prolonga la vida útil de baterías portátiles. En consecuencia, la lectura periódica del ambiente no agota tus acumuladores. Por esta razón, su uso resulta perfecto para nodos remotos.

  Guía práctica de conexión por bus I2C

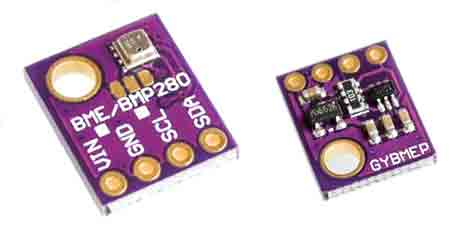

  Para empezar, suelda la tira de pines provista sobre la placa de circuito impreso. Si observas la estructura del Sensor BMP280 BME280 I2C de frente, sus bornes son:

  • Pin VIN: Entrada de alimentación continua regulada desde tres punto tres hasta cinco voltios

  • Pin GND: Conexión de masa o retorno común de referencia eléctrica

  • Pin SCL: Línea de reloj para la comunicación en el bus serie

  • Pin SDA: Línea bidireccional de transmisión de datos para el microcontrolador

  Por un lado, tienes que conectar ambos cables de señal a los terminales correspondientes. Por otro lado, la dirección física de fábrica facilita su lectura mediante librerías estándar. Finalmente, la integración con tu procesador queda asegurada en minutos.

  Medición ambiental de alta precisión y montaje rápido

  En conclusión, esta pieza versátil representa la inversión más conveniente para tu taller. Por ejemplo, su tamaño compacto de cuatro pines ahorra espacio en cualquier proyecto. De este modo, puedes resolver tus diseños de instrumentación a un costo muy bajo.

  Por último, te invitamos a revisar nuestro catálogo en Paraguay. En Electromer disponemos de una gran variedad de componentes para tu taller.

  Características técnicas

  • Tipo de componente: Módulo sensor digital barométrico, de presión y temperatura (Barometric Pressure Sensor)

  • Nombre de modelo comercial / Nomenclatura: Módulo Sensor BMP280 / BME280 (Versión I2C de 4 pines)

  • Interfaz de comunicación: Bus serie I2C (Líneas SCL y SDA con resistencias pull-up integradas)

  • Tensión de alimentación operativa (VIN): 3.3 VDC a 5 VDC (Incluye regulador LDO en placa)

  • Niveles lógicos compatibles: Compatible directo con 3.3V y 5V (Arduino, ESP8266, ESP32, Raspberry Pi)

  • Rango de medición de presión barométrica: 300 HPA a 1100 HPA (Equivalente a altitudes desde +9000 m hasta -500 m sobre el nivel del mar)

  • Precisión absoluta de presión: ±1 HPA

  • Rango de medición de temperatura: -40 °C a +85 °C

  • Precisión de temperatura: ±1 °C

  • Cantidad de terminales: 4 pines con paso estándar de 2.54 MM (VIN, GND, SCL, SDA)

  • Formato físico de la placa PCB: Color púrpura con orificio de montaje para tornillo M2 / M3

  • Áreas de aplicación recomendadas: Altímetros digitales para drones y cohetería, estaciones meteorológicas portátiles, monitoreo de clima en interiores y proyectos IoT
