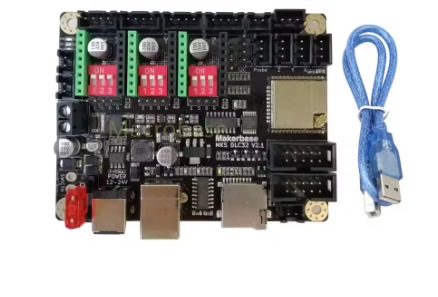

Descripción
Especificaciones técnicas clave
-
Microcontrolador: Módulo ESP32-WROOM-32U de 32 bits.
-
Frecuencia de funcionamiento: aprox. 240 MHz.
-
Compatibilidad WiFi integrada.
-
Voltaje de entrada de alimentación: DC 12 V o 24 V.
-
Corriente máxima recomendada: en el manual se indica “máx. corriente 5 A” para la entrada de alimentación (aunque depende de la carga de motores/láser).
-
Tarjeta de memoria: ranura para TF (Micro-SD) para almacenamiento de archivos offline (enganche de grabado sin PC).
-
Interfaz USB-PC para programación o control en línea.
-
Compatibilidad de pantalla táctil: conecta pantalla “TS24-R” o “TS35-R”.
-
Soporte para módulos láser (TTL-PWM) y/o tipo 12-24 V PWM directo. Por ejemplo: para módulo láser tipo 3 pines (V, G, TTL) o tipo 2 pines (S, G) con 12/24 V.
-
Soporte para módulo husillo CNC (spindle) de bajo voltaje según el manual (10 W a 12 V, 20 W a 24 V) en su interfaz “SPINDLE”. GRBL
-
Interfaz de final de carrera (endstop) para ejes X/Y/Z.
-
Interfaz de sonda (probe) o detección de llama en modo láser.
-
Puertos I2C, buzzer, etc.
-
Tamaño físico aproximado: 90 mm × 70 mm (según el manual).
-
Velocidad de grabado láser máxima citada en el manual: hasta 8000 mm/min en la versión DLC32 comparado con ≤3000 mm/min de su versión anterior.
| Descarga de firmware |
| https://github.com/Macrobase-tech/MKS-DLC32 |
