Descripción
Especificaciones principales del MAX31856
Rango y precisión
-
Compatible con termopares tipo K, J, N, R, S, T, E y B.
-
Rango de temperatura: desde aproximadamente −210 °C hasta +1800 °C, dependiendo del tipo de termopar.
-
Resolución interna de medición: 19 bits, con incremento mínimo de 0.0078125 °C.
-
Precisión máxima de lectura termopar: ±0.15 % dentro de rango de −20 °C a +85 °C.
-
Exactitud para la junta fría: hasta ±0.7 °C en el rango de −20 °C a +85 °C.
Interfaz y alimentación
-
Interfaz digital: SPI de 4 hilos (SCK, SDI, SDO, CS).
-
Voltaje de alimentación: 3.3 V a 5 V según módulo; incluye regulador LDO para alimentar internamente el chip a 3.3 V.
-
Compatible con lógica de microcontroladores de 3.3 V y 5 V, gracias a circuitos de adaptación de nivel.
-

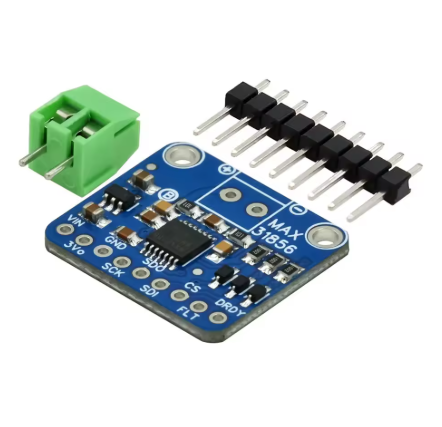

Pines adicionales en módulos de evaluación o breakout:
-
FLT: indica fallo (se activa cuando ocurre una condición de error).
-
DRDY: señal que baja cuando está lista una conversión para lectura (opcional).
-
Compensación y protección
-
Compensación de junta fría interna (cold-junction compensation) integrada.
-
Realiza linealización automática utilizando tablas LUT para distintos tipos de termopar.
-
Protección de entrada termopar frente a sobrevoltajes de hasta ±45 V.
-
Filtrado de ruido para frecuencias de línea de 50 Hz/60 Hz, aumentando estabilidad en entornos ruidosos
| Característica | Especificación destacada |
|---|---|
| Termopares compatibles | K, J, N, R, S, T, E, B |
| Rango de temperatura | −210 °C a +1800 °C (según tipo) |
| Resolución interna | 19 bits → 0.0078125 °C |
| Precisión termopar | ±0.15 % (−20 °C a +85 °C) |
| Precisión junta fría | ±0.7 °C (−20 °C a +85 °C) |
| Alimentación | 3.3 V a 5 V (breakouts) |
| Interfaz | SPI (SCK, SDI, SDO, CS) |
| Protección entradas | ±45 V sobrevoltaje |
| Filtrado ruido | 50/60 Hz integrado |
| Pines de estado extra | FLT (fallo), DRDY (datos listos) |
| Fallos detectables | Open, sobre/under-temp, cortocircuito |
Aplicaciones comunes
Ideal en proyectos de monitoreo térmico de hornos, impresoras 3D, sistemas industriales o equipos científicos, ya que permite mediciones de alta precisión con diferentes tipos de termopar, con fácil integración electrónica y detección fiable de errores. El módulo breakout facilita su uso inmediato con microcontroladores como Arduino, Raspberry Pi, ESP32, etc.
