Descripción
Especificaciones generales (serie YBLXW‑5)
-
Interruptores tipo micro-gap para circuitos de control auxiliares en AC (50/60 Hz, hasta 380 V) o DC (hasta 220 V) Scribd+12chintglobal.com+12tiendachintperu.com+12.
-
Certificados según los estándares GB/T 14048.5 e IEC 60947‑5‑1 BaoAnJSC+4chintglobal.com+4Chint Electrics+4.
-
Grado de protección IP52 (protección contra polvo limitado y chorros de agua) Scribd+6chintglobal.com+6Chint Electrics+6.
-
Frecuencia máxima de operación: 20 ciclos/min Chint Electrics+2chintglobal.com+2Scribd+2.
-
Carga nominal: AC‑15: 380 V / 0.79 A – DC‑13: 220 V / 0.14 A BaoAnJSC+3chintglobal.com+3Scribd+3.
-
Resistencia de contacto: ≤ 100 mΩ. Altitud máxima de uso: ≤ 2000 m. Rango de temperatura ambiente: −5 °C a +40 °C. Humedad relativa hasta 90 % a 20 °C (máx. 50 % a 40 °C)

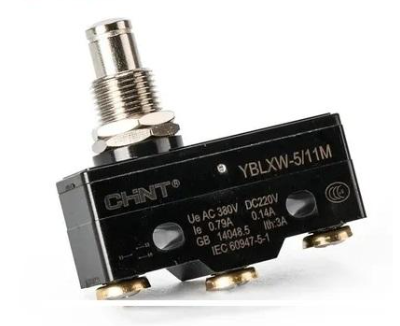

Modelo YBLXW‑5/11M
-
Tipo: plunger (émbolo) para montaje directo en panel Scribd+4chintglobal.com+4BaoAnJSC+4.
-
Fuerza de accionamiento (OF) máxima: ≤ 10 N Chint Electrics+3chintglobal.com+3Scribd+3.
-
Fuerza de reinicio: ~1 N (máx) según variantes F/L/FL interempresas.net+2Chint Electrics+2Amazon+2.
-
Longitud del recorrido de actuación: 1.2 ± 0.9 mm. Recorrido total: unos 4 mm. Sobrepaso mínimo: ≥ 3 mm
| Características | Detalle |
|---|---|
| Tipo de contacto | 1 NC + 1 NO (COM–NO–NC) |
| Tipo de émbolo | Plunger para montaje en panel |
| Fuerza de accionamiento | ≤ 10 N |
| Recorrido de operación (OF) | 1.2 ± 0.9 mm |
| Recorrido total (TT) | ~4 mm |
| Sobrepaso mínimo | ≥ 3 mm |
| Carga eléctrica (AC-15 / DC-13) | 380 V – 0.79 A / 220 V – 0.14 A |
| Resistencia de contacto | ≤ 100 mΩ |
| Protección ambiental | IP52 |
| Temp. de operación | −5 °C a +40 °C |
| Humedad relativa | Hasta 90 % a 20 °C |
| Altitud máxima operacional | ≤ 2000 m |
| Frecuencia de operación | ≤ 20 ciclos/min |
| Dimensiones de montaje | Rosca M12 × 1, longitud ≈ 52 mm, grosor ≈ 18 mm |
Dimensiones y montaje
-
Cuerpo con rosca M12 × 1 – 6g. Máximo diámetro ≈ 52 mm; cuerpo longitudinal ≈ 51 mm; profundidad ≈ 18 mm. Agujeros de fijación Ø 5.4 × 2 (rosca panel) chintglobal.com+1Scribd+1.
-
Altura total (incluyendo émbolo/plunger): ~52 mm, grosor ≈ 18 mm, base de montaje de ~25.2 mm entre centros
