Descripción
Código: CONCONTR01

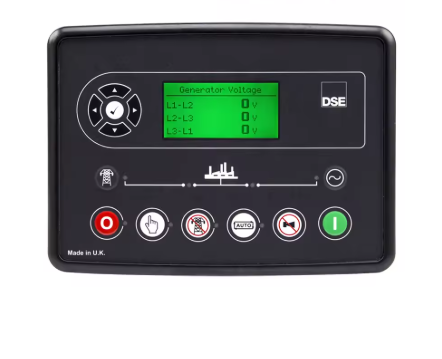

Este controlador DSE (modelo 6120 MkII, según la imagen) es una solución compacta y profesional para el control y protección de generadores monofásicos o trifásicos. Su pantalla LCD permite visualizar tensiones, frecuencia y alarmas de forma clara; los pulsadores frontales facilitan la operación local (arranque/parada/manual/auto). Diseñado para integrarse en aplicaciones industriales, comerciales y residenciales, ofrece seguridad, autodiagnóstico y registro de eventos para un mantenimiento más eficiente.
El DSE6110 es un módulo de control de arranque automático adecuado para una amplia variedad de aplicaciones de grupo electrógeno único.
Monitoreando la velocidad, la frecuencia, el voltaje, la corriente, la presión del aceite, la temperatura del refrigerante y el nivel de combustible; los módulos mostrarán advertencias, apagado e información del estado del motor en la pantalla LCD retroiluminada y LED iluminados.
Características
• Pantalla LCD de texto retroiluminada
• Edición del panel frontal
• Indicación de alarma LED y LCD
• Modo de ahorro de energía
• RECogida/Alt CAN y magnética.
• Configuración de PC y panel frontal
• 6 entradas digitales
• 3 entradas analógicas
• 6 Salidas (4 configurables en captación magnética/Alt., 6 configurables en versión CAN)
• Temporizadores y alarmas configurables
• Configuración alternativa
• Registro de eventos (10)
• Entrada de inicio remoto
• Monitoreo del generador trifásico
• Monitoreo y protección actual
• Monitoreo del voltaje de la batería
• Precalentamiento del motor
• Contador de horas
• Apagado completo o advertencia en condiciones de falla
Especificación
Voltaje de funcionamiento DC8,0V a DC35.0V, fuente de alimentación continua.
Consumo de energía <3W (en espera: <2W)
Rango de entrada del alternador 15 V – 360 V CA (ph-N)
Trifásico de 4 hilos 26 V – 620 V CA (ph-ph)
Trifásico 3 cables 15 V – 360 V CA (ph-N)
Monofásico de 2 hilos 15V – 360 V CA (ph-N)
2 fases de 3 cables:
Frecuencia del alternador 50/60 Hz
Voltaje del sensor de velocidad VPP 2,2 – 100 Vpp (pico a pico)
Frecuencia del sensor de velocidad 10000 Hz (máx.)
Salida de relé de arranque Salida de voltaje de alimentación del controlador de 16 amperios
Salida de relé de combustible Salida de voltaje de alimentación del controlador de 16 amperios
Salida de relé programable 1 Salida sin voltaje de 7 amperios y 250 VCA
Salida de relé programable 2 Salida sin voltaje 7Amp 250VAC
Salida de relé programable 3 Salida sin voltaje de 16 amperios 250 VCA
Salida de relé programable 4 16Amp 250VAC Salida sin voltaje
Dimensión de la caja 210 mm x 152 mm x 48 mm
Recorte del panel 186 mm x 141 mm
C.T.Clasificación secundaria 5A
Temperatura de las condiciones de trabajo: (-25~+70)°C Humedad: (20~90)%
Temperatura de condición de almacenamiento::(-40~+85)°C
Nivel de protección IP55: cuando se instala un sello de goma impermeable entre el controlador y la fascia del panel.
IP42: Cuando no se instala un sello de goma impermeable entre el controlador y la fascia del panel.
Objeto de intensidad aislante: entrada/salida/potencia
Estándar de cotización: IEC688-1992
Modo de prueba: CA 1,5 kV/1 min Corriente de fuga: 3 mA
Aplicaciones
-
Control y protección de grupos electrógenos en industrias y comercios.
-
Plantas de respaldo en edificios, hospitales, centros de datos y obras.
-
Proyectos de generación autónoma y embarcaciones.
-
Integración en tableros de control y sistemas de energía de emergencia.
Beneficios para el cliente
-
Arranque/parada automático confiable del generador.
-
Protección integral que evita daños al motor y al alternador.
-
Interfaz clara que facilita la operación y el mantenimiento.
-
Registro de eventos que ayuda al diagnóstico y reduce tiempos de inactividad.
-
Fácil integración con sistemas existentes mediante entradas/salidas programables.
